Шинная топология


Такая сеть похожа на центральную линию, к которой подключены сервер и отдельные рабочие станции. Такое соединение получило широкое распространение, что, прежде всего, можно объяснить небольшими потребностями в кабеле и высокой скоростью передачи данных.

Для исключения затухания электрического информационного сигнала вследствие переотражений в линии связи такой сети на концах линии устанавливаются специальные заглушки, называемые терминаторами (Рис. 9.2.3.).

Достоинства:

n Небольшие затраты на кабели;

n   Рабочая станция в любой момент времени могут быть установлены или отключены без прерывания работы всей сети;

n   Рабочие станции могут коммутироваться друг с другом без помощи сервера.

Недостатки:

n   При обрыве кабеля выходит из строя участок сети от места разрыва;

n   Возможность несанкционированного подключения к сети, поскольку для увеличения числа рабочих станций нет необходимости в прерывании работы сети.

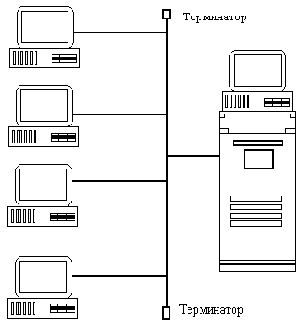

Рис. 9.2.3. Шинная топология
