Модуль микшера


Модуль микшера звуковой карты производит:

q Коммутацию (подключение/отключение) источников и приемников звуковых сигналов

q       Регулирование уровня входных и выходных звуковых сигналов

q       Микширование (смешивание) нескольких звуковых сигналов и регулирование уровня результирующего сигнала

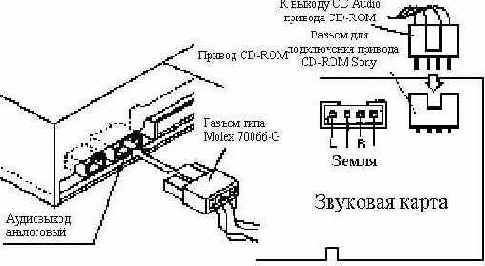

Источники и приемники звукового сигнала соединяются с модулем микшера через внешние или внутренние разъемы. Внешние разъемы (Рис. 4.1.10) звуковой системы обычно находятся на задней панели корпуса системного блока:

q       Joy stick/MIDI – для подключения джойстика или MIDI-адаптера

q       Mic in – для подключения микрофона

q       Line In – линейный вход, для подключения любых источников звуковых сигналов

q       Line Out – линейный выход, для подключения любых приемников звуковых сигналов

q       Speaker – для подключения головных телефонов (наушников) или пассивной акустической системы

В канале воспроизведения звуковой системы может находиться выходной усилитель мощности, на вход которого поступает сигнал от микшера. Мощность усилителя обычно не превышает 4 Вт на каждый стереоканал. Выход усилителя мощности подключен к внешнему разъему Speaker.

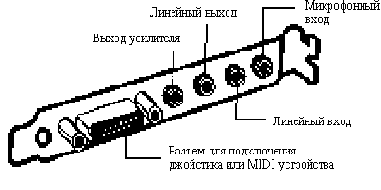

Рис. 4.1.10. Внешние разъемы звуковой системы

На некоторых недорогих звуковых картах на один и тот же внешний разъем может выводиться либо сигнал линейного выхода, либо сигнал от усилителя, а выбор режима работы выхода (Line Out или Speaker) в этом случае осуществляется джамперами на звуковой карте.

Внешние устройства, подключаемые к звуковой карте, изображены на (Рис. 4.1.11).

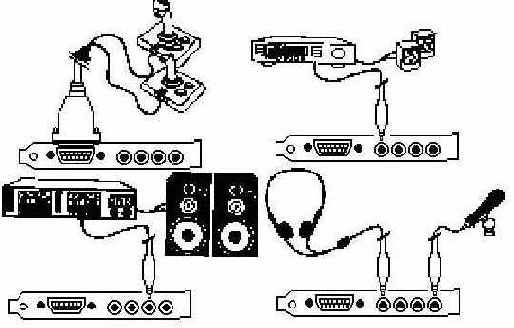

Рис. 4.1.11. Подключение внешних устройств к звуковой карте

Внешние разъемы звуковой системы Line In, Line Out, Mic In, Speaker представляют собой гнезда (розетки) для стандартного штекерного концентрического соединителя {jack}

диаметром 3,5 мм.
